超聲波探傷設備水平線性和垂直線性測試

發布時間:2023/12/29 10:03:07

垂直線性測試

垂直線性測試為了檢查超聲波探傷儀增益線性和衰減精度兩者的綜合效果。測試時使用DB-P20-2型標準試塊和2.5P、Ф14的直探頭,探頭編號為0901,設置雜波抑制為0,其他調整參數取適當值。將探頭壓在試塊上,中間加上探傷耦合劑以保持穩定的耦合,并調節聲程將Ф2平底孔回波調至屏幕距離方向的近中央處。調節增益或探頭位置,使Ф2平底孔回波高度為100%,此時增益值為56.7dB,所以還有56.7dB的衰減余量。以每次2dB的增量向下調節增益,每次調節增益后用滿刻度的百分比記下回波幅度,一直繼續到衰減值為26dB。將衰減值增加到30dB,并判斷此時能否清楚地確認回波的存在。

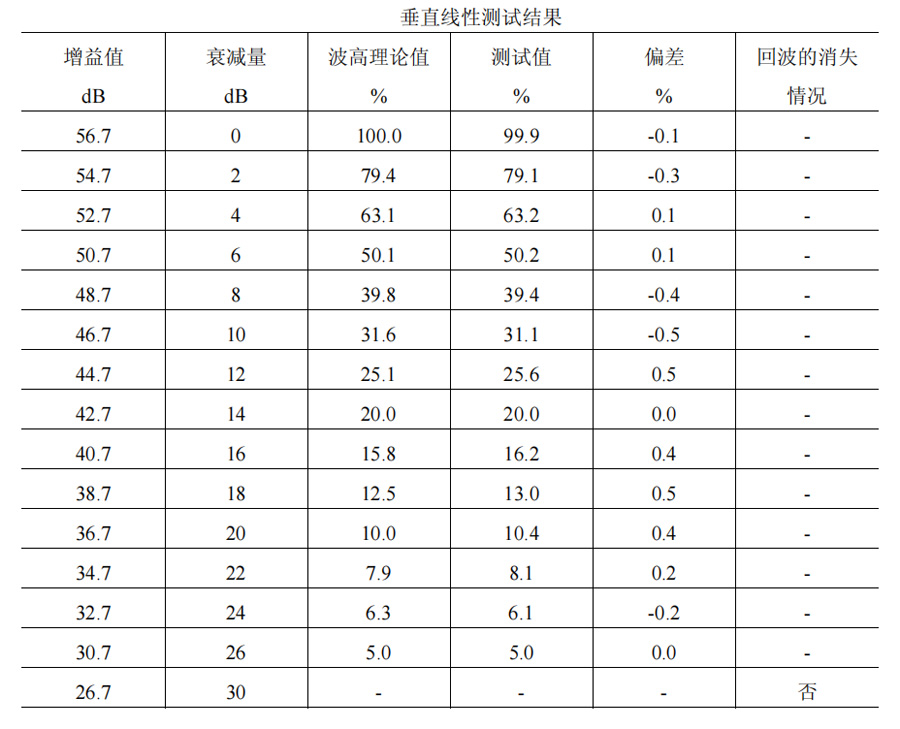

探傷系統的測量結果見下表。其中測試值與波高理論值之差為偏差值,從表中取最大正偏差d(+)和最大負偏差d(-)的絕對值之和為垂直線性誤差?d(以百分值計)。所以本系統的垂直線性誤差為?d=d(+)+d(-)=0.5%+-0.5%=1%。由測試可知,當衰減量為30dB時,依然能夠清楚地確認回波的存在,說明系統有很好的動態范圍。

垂直線性

水平線性測試

水平線性測試時為了檢查超聲探傷系統在距離方向的線性。測試時使用探傷平面與底面平面平行而光滑的任何試塊,采用任意的常用探頭即可。探傷系統的水平線性測試使用測試用的BH-50回波直探頭進行測試。測試時將探傷儀的雜波抑制設置為0,其他調整參數取適當值。聲波速度為5952m/s,零點偏移為3.9mm。其中對應屏幕橫坐標20、40、60、80和100刻度線的波形分別為一次、二次、三次、四次和五次回波,由于BH-50回波探頭的工件厚度為50mm,所以一次、二次、三次、四次和五次回波的距離應該分別為50mm、100mm、150mm、200mm和250mm。分別調節一次、二次、三次、四次和五次回波的幅度到50%滿刻度,測試其前沿與刻度20、40、60、80、100的偏差的格數分別為α1=0、α2=0.2、α3=0.4、α4=0.5和α5=0.7。則水平線性誤差(以百分比計)?L=Maxαi=0.7%。
