氣瓶超聲波自動測厚探傷設備

氣瓶超聲波自動測厚探傷設備

氣瓶超聲波自動測厚探傷設備介紹

本設備氣瓶超聲波自動測厚探傷設備,是專門用于氣瓶檢測的自動化探傷設備。該設備采用水柱法超聲波探傷,包括橫向2組、縱向2組、測厚1組,共5組探頭,對氣瓶直線部分進行全覆蓋探傷,能實現氣瓶內、外部縱向、橫向缺陷及壁厚測定,實現在線或離線自動化檢測掃查的綜合設備。

設備詳細介紹及報價請聯系  李經理189-311-80976

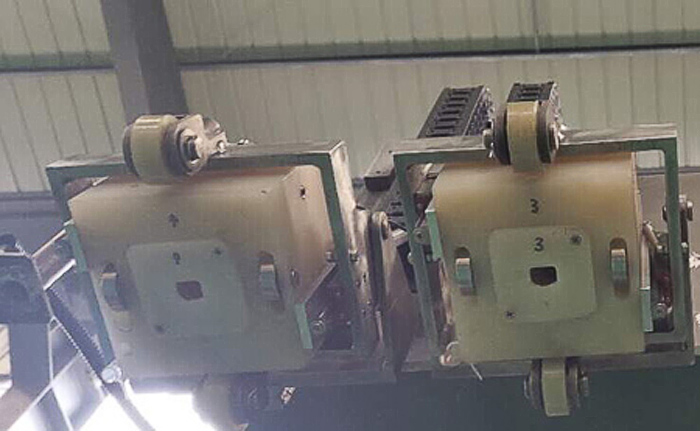

自動探傷設備探頭系統展示


氣瓶超聲波自動測厚探傷設備應用領域

 交通、化工、消防、石油、船舶、能源、城建、行業各類中高低壓力氣瓶無損探傷檢測


氣瓶超聲波自動測厚探傷設備構成

該設備由多通道組成,檢測效率高,并有顯示系統、操作臺、機械傳動裝置、數據報告打印系統等組成。機械傳動裝置主要由旋轉夾起機構、探頭掃查行走機構、探頭升級機構、探頭起落裝置、氣瓶傳輸裝置、上料和下料機械裝置等部分構成。



氣瓶超聲波自動測厚探傷設備技術參數

1,探傷速度:0~2m/min

2,探傷管徑:180~620mm

3氣瓶壁厚:4-26mm

4,穩定性:≤2dB

5,執行標準:NB/T 47013.GB/T5777--2008(L2級槽傷),YB/T4082-2011

6,測厚精度:顯示精度0.01mm,動態精度±0.05mm

7,端部盲區:縱向≤20mm,橫向≤20mm+2T

8,定位精度:≤25mm


氣瓶超聲波自動測厚探傷設備檢測工藝

無縫氣瓶多通道全自動超聲波自動探傷設備為基于工業級PC機的控制,采用WindowsXP操作系統,并保留計算機的各種周邊設備接口。

1、探頭升降機構:根據氣瓶大小的不同可適當調節行走機構中橫梁的高度,保證探頭壓下后松緊事宜。

2、探頭起落裝置:用氣缸控制其動作,可使探頭根器氣瓶曲面進行掃查探傷。

3、操作臺:用于進行探傷設備的控制,實現全自動、手動控制氣瓶的超聲波探傷裝置,該操作裝置能實現對傳輸輥道、探頭掃查行走結構、氣瓶選擇輥道的控制。

4、掃查覆蓋率:為確保檢測時超聲聲束能掃查到工件的整個被檢區域(內外部縱、橫向缺陷及壁厚),探頭的螺旋掃查覆蓋率應大于探頭直徑的10%。

5、靈敏度余量:Φ279×12標準樣管環向外側0.6×30㎜人工凹形槽,反射波至基準高度為80%時大于18 dB,其噪聲信號不超過10%。

6、檢驗線速度: 2.0~30 m/min(每個通道/探頭)同步可調,如完成Φ279×12×1800㎜氣瓶單支檢測約0.5分鐘左右。

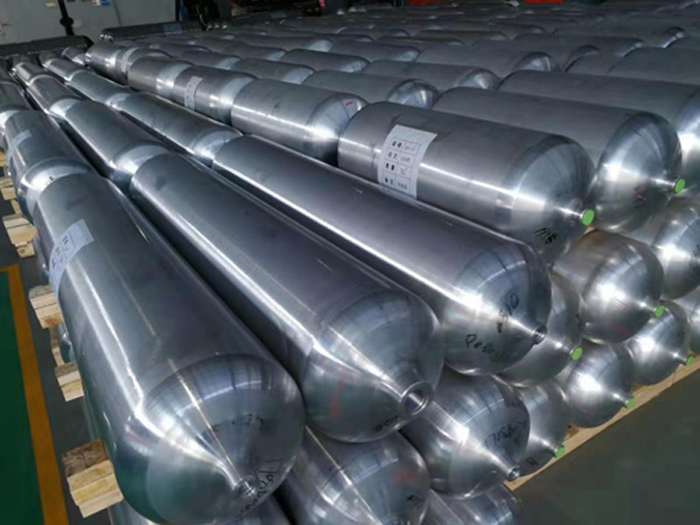

氣瓶無損探傷檢測成品展示


 檢測標準

◆NT/T47013.3-2005超聲檢測

◆ASTM 213M《金屬管材超聲檢測方法》

◆YB/T4082-2000《鋼管自動超聲探傷系統綜合性能測試方法》

◆ 儀器參數:滿足歐盟標準(EN12668-1),并以該標準進行檢驗出廠,同時可提供歐標檢驗證書;


氣瓶超聲波自動測厚探傷設備保期及售后服務

氣瓶超聲波自動測厚探傷設備自設備合格驗收之日起,設備保用期為一年。在保期內,因設備設計或制造等賣方原因造成的損壞,賣方需要立即給予免費修復或更換,此工作一般應在2—3天內完成。


飛泰是一家檢測儀器企業,依托山東省科學院的技術力量,主要從事科技成果的開發與成果轉化。我們開展無損檢測設備的研發和生產有20多年的歷史,超聲成套檢測設備銷售到上海、黑龍江、內蒙、江蘇、浙江、四川、廣東、遼寧、河北、山東、天津、湖北等地的包括上海寶鋼、四川攀成鋼、包鋼在內的近百家企業,均通過國家檢測中心認證,使用可靠,受到客戶的認可和好評。
